Внимание! Средство «Соната-Р3» поставляются только при наличии гарантий их применения по назначению.
Сертификат ФСТЭК России № 3514 от 05 февраля 2016 года удостоверяет, что средство активной защиты мнформации от утечки за счет побочных электромагнитных излучений и наводок «Соната-Р3», производимое ООО «Анна» в соответствии с техническими условиями ЮДИН.665820.014 ТУ является средством активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок типа «А» и «Б», соотвествует требованиям документа «Требования к средствам активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок» (ФСТЭК России, 2014) — по 1 классу защиты, может применяться в выделенных помещениях до 1 категории включительно.

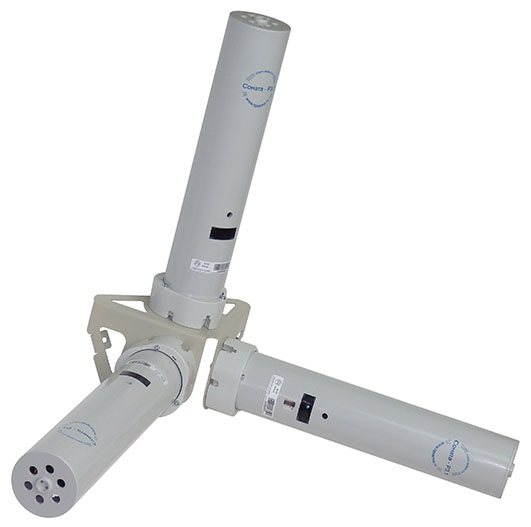

«Соната-Р3» конструктивно может быть выполнена как система из трех САЗ «Соната-Р3.1», установленных вдоль трех взаимно перпендикулярных осей, либо может быть выполнена в виде единого блока.
«Соната-Р3» может комплектоваться следующими дополнительными опциями:
- дополнительные антенны «Веер» (применяется для повышения уровней электромагнитного поля шума (ЭМПШ) в диапазоне частот 0,01…100 МГц);
- (индивидуальный) пульт управления «Соната-ДУ4.4» с кабелем (Комплекс 2330).
Изделие может быть включено в состав комплекса ТСЗИ. В этом случае управление его работой и контроль режима работы (исправности) будет осуществляться от пульта управления «Соната-ДУ4.3» в комплексе с блоком питания «Соната-ИП4.х» (Комплекс 3095, Комплекс 3106, Комплекс 3109).
В отсутствие пульта управления или подключения к комплексу ТСЗИ, включение/отключение САЗ «Соната-Р3» осуществляется путем включения (отключения) сетевой вилки в (от) розетку сети 220 В.
Таблица 1. Основные технические характеристики.
|
Характеристика
|
Значение
|
|
Виды индикации (отображаемая информация)
|
Световая, звуковая (исправность / отказ)
|
|
Дистанционное управление
|
1) пульт управления «Соната-ДУ4.3» в комплексе с блоком питания и управления «Соната-ИП4.x»;
2) пульт управления «Соната-ДУ4.4»
|
|
Электропитание
|
сеть 220 В +10%/-15%, 50 Гц
|
|
Потребляемая мощность, Вт, не более
|
30
|
|
Продолжительность непрерывной работы, часов, не менее
|
8
|
|
Габаритные (ВхДхШ), мм не более
|
без антенны «Веер»
|
габариты и вес изделий |
|
с антенной «Веер»
|
|
Длина сетевого шнура САЗ «Соната-Р3», мм
|
2000
|
Основные особенности «Соната-Р3»:
-
комбинированный характер защиты (электромагнитное излучение + шумовое напряжения в линии электропитания и заземления) ;
-
наличие регулятора интегрального уровня формируемых электромагнитного поля шума и шумовых напряжений;
-
возможность, в случае необходимости, дополнительного повышения уровня излучаемого электромагнитного поля шума в диапазоне частот 0.01…100 МГц за счет применения опционально поставляемой дополнительной антенны;
-
встроенная система контроля интегрального уровня излучения со световой индикацией и звуковой сигнализацией;
-
возможность удаленного управления изделием как в случае автономного использования (непосредственно Пультом-ДУ4.4), так и в случае использования в составе комплекса ТСЗИ;
-
наличие счетчика наработки в режиме «Излучение».
При работе с проводным пультом управления Соната-ДУ4.4 контроль состояния и режима работы устройства может осуществляться как напрямую (световая индикация на передней панели устройств), так и с помощью светозвуковой индикации экрана пульта Соната-ДУ4.4. Более подробную информацию — см Руководство по эксплуатации устройства Соната-ДУ4.4.
При работе в составе комплекса ТСЗИ, включающего в себя блок питания и управления Соната-ИП4.2, контроль состояния и режима работы так же может осуществляться по сети Ethernet при помощи СПО «Инспектор».
Для оптимизации контроля состояния рекомендуется назначить каждому устройству Соната-Р3.1 свой уникальный адрес. Если устройство «Соната-Р3» планируется использовать с пультом проводного управления «Соната-ДУ4.4», рекомендуется при заказе устройств запросить услугу предварительной настройки адресов устройств. При использовании «Соната-Р3» в составе комплекса ТСЗИ, включающего в себя блок питания и управления «Соната-ИП4.х», вы можете провести процедуру назначения уникальных адресов самостоятельно при помощи СПО «Камертон». Подробнее – см. Руководство по эксплуатации устройства «Соната-ИП4.х».
Получение данных счетчика наработки в режиме «Излучение» возможно:
- При помощи пульта управления «Соната-ДУ4.4»
- При помощи пульта считывания служебной информации «Соната-ПС4».
- При в работе в составе комплекса ТСЗИ на основе блока электропитания и управления «Соната-ИП4х» получение данных счетчика наработки возможно при помощи СПО «Камертон».
|
Внешний вид устройства «Соната-Р3»
|
|
|
|
Соната-Р3 исполнение 233
|
|
|
| Соната-Р3 исполнение 233 (с дополнительной антенной) |
|
|
|
Соната-Р3 исполнение 234
|
|
Дополнительное оборудование (в комплект поставки не входит)
|
|
|
|
Дополнительная антенна для изд «Соната-Р3» и «Соната-Р3.1» для корректировки спектра
в области 0,01…100 МГц
|
|
|
|
Пульт управления «Соната-ДУ 4.4»
(индивидуальный)
|
Средство активной защиты информации от утечки за счет ПЭМИН "Соната-Р3"
