Задача:

Создать систему виброакустической защиты (СВАЗ) с возможностью оперативного контроля исправности и режима работы устройств, входящих в ее состав.

СВАЗ служит для защиты выделенного помещения от утечки акустической информации и должна поддерживать функцию активации/деактивации уполномоченным пользователем с помощью пульта управления.

Дополнительные требования:

1. Информационный обмен между элементами системы допускается только по проводным линиям.

2. Должна быть предусмотрена возможность оперативного переключения режимов работы СВАЗ:

• «Аппаратура звукоусиления Выключена»

• «Аппаратура звукоусиления ВКЛючена»

   Решение:

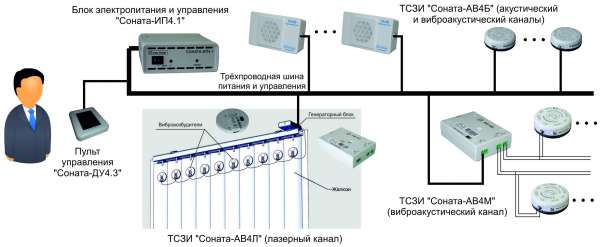

   Рекомендуемое решение построено на базе системы защиты речевой информации от утечки по техническим каналам «Соната-АВ» модель 4Б включающее в себя блок электропитания и управления, излучатели, пульт управления, соединенные 3-проводной кабельной линией связи (см. рис. 1).
   Информацию о режиме работы и исправности Системы «Соната-АВ» модель 4Б пользователь может получать как путем визуального наблюдения за сигнализацией на передней панели блока электропитания и управления «Соната-ИП4.1» ( «Соната-ИП4.3») (если есть техническая возможность), так и по светозвуковой индикации пульта «Соната-ДУ4.3».

Состав комплекса:

Обозначение на схеме	Полное наименование (комментарии)	ID
Электропитание и управление
Блок электропитания и управления	Блок электропитания и управления «Соната-ИП4.1» (Блок электропитания и управления «Соната-ИП4.3»)	309 312
Система виброакустической защиты (СВАЗ)
«Соната-АВ модель 4Б» акустический канал	Генератор-акустоизлучатель «СА-4Б»	958
Соната-АВ модель 4Б» виброакустический канал	Генератор-вибровозбудитель «СВ-4Б»	939
ТСЗИ «Соната-АВ4Л» (лазерный канал)	Средство технической защиты речевой информации от утечки по оптико-электронному (лазерному) каналу «Соната-АВ4Л»	909 945
ТСЗИ «Соната-АВ4М» (виброакустический канал)	Техническое средство защиты речевой информации от утечки по виброакустическому каналу «Соната-АВ4М»	907
Дистанционное управление
Проводной пульт управления	Пульт управления «Соната-ДУ4.3»	528
Линия связи
Трехпроводная шина питания и управления	Кабель магистральный код 845 (бухта 50м). Длина 50 м. Предназначается для построения центральной магистрали системы	845
	Кабель для отводов код 846 (бухта 50м). Длина 50 м. Предназначается соединения элементов системы с магистральной линией	846
	Кабель с разъёмом код 894. Длина 0,6 м. Предназначается для подключения излучателей к магистральной линии	894
	Кабель групповой ВИ-4.1 код 895. Длина 25 м. Предназначается для подключения основной шины питания от генераторного блока «АВ-4М»
	Кабель с разъемом ВИ-4.1 код 896. Предназаначается для подключения излучателей ВИ-4.1 к основной шине питания.
