Техническое средство защиты речевой информации от утечки по виброакустическому каналу "Соната-АВ4М"

Техническое средство защиты речевой информации от утечки по виброакустическому каналу «Соната-АВ4М» (далее Изделие), предназначено для защиты акустической речевой информации, циркулирующей в помещениях, специально предназначенных для обсуждения или воспроизведения информации, содержащей сведения, составляющие государственную тайну, или в помещениях, оборудованных средствами правительственной связи, иных видов специальной связи, а также в помещениях, предназначенных для проведения мероприятий с обсуждением иной информации ограниченного доступа, не содержащей сведений, составляющих государственную тайну, от утечки вибрационных сигналов, возникающих посредством преобразования информативного акустического сигнала при его воздействии на ограждающие конструкции, средства обеспечения и предметы интерьера помещений и регистрируемые аппаратурой акустической разведки на базе вибропреобразователей или аппаратурой акустической речевой разведки на базе лазеров (в отношении поверхностей в зоне прямой видимости из мест возможного размещения аппаратуры акустической разведки).

Технические характеристики Изделия

Основные технические характеристики Изделия указаны в Таблице 1. Не указанные характеристики соответствуют требованиям ФСТЭК России, предъявляемым к средствам активной акустической и вибрационной защиты акустической речевой информации.

Изделие может размещаться в помещениях до 1 категории включительно.

Таблица 1. Основные технические характеристики

Таблица 2 Состав Изделия

Описание Изделия

Использование Изделия в составе Системы «Соната-АВ4Б», в случаях, когда необходимо установить большое количество вибровозбудителей с одинаковыми настройками позволит существенно снизить затраты на Систему без ухудшения ее качества.

Электропитание, управление и контроль работы Изделия осуществляется в составе Системы «Соната-АВ4Б».

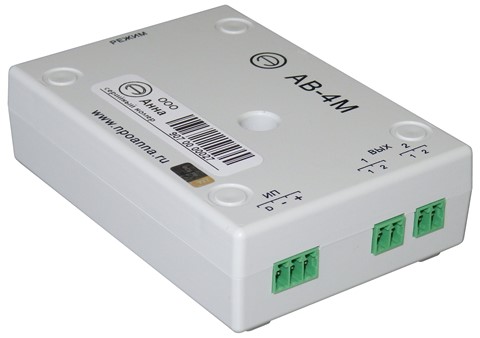

Разъём «ИП» на генераторном блоке «АВ-4М» предназначен для подключения Изделия к вторичной (3-проводной) линии электропитания и управления Системы. Для подключения используется Кабель магистральный код 845 длинной до 25 м.

Максимальное количество Изделий в составе системы может достигать при использовании блоков электропитания и управления «Соната-ИП4.1 (4.2) – 9шт, «Соната-ИП4.3» — 3 шт.

Шумовые выходы «ВЫХ» «1» и «2» предназначены для подключения вибровозбудителей «ВИ-4.1» по 2-проводным линиям. Шумовые сигналы каналов статистически взаимно независимы, но интегральные уровни и спектры одинаковы.

Генераторный блок «АВ-4М» осуществляет визуальную индикацию режима работы с помощью индикатора «РЕЖИМ». Кроме того, информация об исправности и режиме работы Изделия считывается Блоком электропитания и управления «Соната-ИП4.х» и отображается на пульте управления «Соната-ДУ4.3».

Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока «АВ-4М». По умолчанию в Изделии настроены два профиля защиты — с минимальным и максимальным уровнем шумового сигнала.

С целью исключения интерференционного ослабления уровня защищенности при наличии сильной акустической связи (например: два и более вибровозбудителей на одном оконном стекле) соседние вибровозбудители необходимо подключать к различным каналам.

Выбор количества и мест установки, а так же механические крепление вибровозбудителей «ВИ-4.1» выполняется в соответствии с рекомендациями для генераторов-вибровозбудителей «СВ-4Б».

Подключение вибровозбудителей осуществляется кабелем, стоящим из двух отрезков:

— Кабель групповой ВИ-4.1 код 895 (максимальная длина 50 м);

— Кабель с разъемом ВИ-4.1 код 896 (стандартная длина 60 см, максимальная — 3 м).

Совместимость Изделия с оборудованием и кабелями
