Комплекс 3095. "Соната-АВ" модель 4Б – локальное управление комплексом (СВАЗ + ПЭМИН + размыкатели)

АЛМАЛЛ → Защита информации → НПО "АННА" → Комплекс 3095. "Соната-АВ" модель 4Б – локальное управление комплексом (СВАЗ + ПЭМИН + размыкатели)

Задача:

Создание комплекса технических средств защиты информации (ТСЗИ), включающего в себя:

• систему виброакустической защиты (СВАЗ);

• систему защиты от утечек за счет побочных электромагнитных излучений и наводок (ПЭМИН);

• систему защиты технических средств связи (ТСС) от утечек за счет электроакустических преобразований с возможностью оперативного контроля исправности и режима работы устройств, входящих в ее состав.

Комплекс служит для защиты выделенного помещения и должен иметь возможность включения и выключения уполномоченным пользователем с помощью единого пульта управления, находящегося в выделенном помещении.

Дополнительные требования:

1. Информационный обмен между элементами комплекса допускается только по проводным линиям.

2. Должна быть предусмотрена возможность раздельной активации/деактивация 2 групп ТСЗИ. Например: группа 1 = СВАЗ + защита ТСС; группа 2 = защита от утечки по ПЭМИН.

3. Должна быть предусмотрена возможность оперативного выбора режима 1 из двух режимов работы СВАЗ:

• «Аппаратура звукоусиления ВКЛючена»

• «Аппаратура звукоусиления ВЫКЛючена»

Решение:

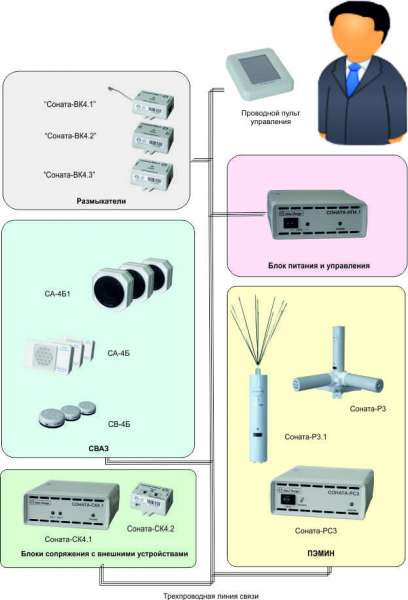

Рекомендуемое решение построено на базе системы защиты речевой информации от утечки по техническим каналам «Соната-АВ» модель 4Б включающее в себя блок электропитания и управления, излучатели, размыкатели, блоки сопряжения, пульт управления, а также САЗ от утечек за счет ПЭМИН, соединенные 3-проводной кабельной линией связи (см. рис. 1).
Информацию о режиме работы и исправности Системы «Соната-АВ» модель 4Б пользователь может получать как путем визуального наблюдения за сигнализацией на передней панели блока электропитания и управления «Соната-ИП4.1» ( «Соната-ИП4.3») (если есть техническая возможность), так и по светозвуковой индикации пульта «Соната-ДУ4.3».

Состав комплекса:

Обозначение на схеме	Полное наименование (комментарии)	ID
Электропитание и управление
Блок питания и управления	Блок электропитания и управления «Соната-ИП4.1» (Блок электропитания и управления «Соната-ИП4.3»)	309 312
Система виброакустической защиты (СВАЗ)
«Соната-СА4Б»	Генератор-акустоизлучатель «СА-4Б»	958
«Соната-СА4Б1»	Генератор-акустоизлучатель «СА-4Б1»	955
«Соната-СВ4Б»	Генератор-вибровозбудитель «СВ-4Б»	939
Система защиты от утечек за счет побочных электромагнитных излучений и наводок (ПЭМИН)
«Соната-Р3.1» ¹⁾	Средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок «Соната-Р3.1»	232
«Соната-Р3» ¹⁾	Средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок «Соната-Р3»	233
«Соната-РС3»	Средство активной защиты информации от утечки за счет наводок информативного сигнала на цепи заземления и электропитания «Соната-РС3»	240
Система защиты технических средств связи (ТСС) от утечек за счет электроакустических преобразований
«Соната-ВК4.1»	Размыкатель телефонной линии «Соната-ВК4.1»	975
«Соната-ВК4.2»	Размыкатель слаботочной линии «Соната-ВК4.2»	976
«Соната-ВК4.3»	Размыкатель линии Ethernet «Соната-ВК4.3»	977
Блоки сопряжения с внешними устройствами ²⁾
«Соната-СК4.1»	Блок сопряжения с внешними устройствами «Соната-СК4.1»	530
«Соната-СК4.2»	Блок сопряжения с внешними устройствами «Соната-СК4.2»	531
Дистанционное управление
Проводной пульт управления	Пульт управления «Соната-ДУ4.3»	528
Линия связи
3х-проводная линия связи	Кабель магистральный код 845 (бухта 50м). Длина 50 м. Предназначается для построения центральной магистрали системы	845
	Кабель для отводов код 846 (бухта 50м). Длина 50 м. Предназначается соединения элементов системы с магистральной линией	846
	Кабель с разъёмом код 894. Длина 0,6 м. Предназначается для подключения излучателей, размыкателей к магистральной линии	894

Примечания.

¹⁾ Выбор устройства активной защиты информатизации от утечки за счет ПЭМИН «Соната-Р3» или «Соната-Р3.1» зависит от требований к защите помещения (класс 1 или класс 2).

²⁾ Внешние устройства, включение / отключение которых возможно путем замыкания / размыкания цепи питания 220 В.
