Средство защиты информации от утечки по слаботочным линиям связи "Соната-ВК5.1"

Средство защиты информации от утечки по слаботочным линиям связи «Соната-ВК5.1» (далее Изделие) предназначено для защиты информации (некриптографическими методами), содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, от утечки по техническим каналам, возникающим за счет:

– наводок информативного сигнала, излучаемого основными техническими средствами и системами, в том числе их линиями связи и передачи данных (далее ЛС), на вспомогательные технические средства и системы и их линии, имеющие выход за пределы контролируемой зоны;

– за счет акустоэлектрических преобразований в элементах технических средств и систем;

– за счет высокочастотного навязывания и высокочастотной прокачки.

 Изделие может применяться в помещениях, специально предназначенных для обсуждения или воспроизведения информации, содержащей сведения, составляющие государственную тайну, и/или в помещениях, оборудованных средствами правительственной связи, иных видов специальной связи (далее – выделенные помещения), а также в помещениях, предназначенных для проведения мероприятий с обсуждением иной информации ограниченного доступа, не содержащей сведения, составляющие государственную тайну.

 Кроме того, Изделие позволяет обеспечить отключение слаботочных линий при проведении измерений в экранированных помещениях.

 На Изделие получен сертификат соответствия ФСТЭК России № 4634 от 21 февраля 2023 г.

 Изделие может применяться в выделенных помещениях до 1 категории включительно в том числе, оборудованных системами звукоусиления речи.

Таблица 1. Основные технические характеристики Изделия

¹⁾ Визуальная и звуковая при использовании «Сонтата-ИП4.х» (в т.ч., совместно с пультом «Соната-ДУ4.3»).

²⁾ В случае превышения входным напряжением опасного значение происходит замыкание входных цепей устройством защиты на корпус Изделия.

Таблица 2 Состав Изделия

 ¹⁾ Изделие из состава системы активной акустической и вибрационной защиты акустической речевой информации  «Соната-АВ» модель 4Б.

²⁾ Допускается использование других блоков питания с соответствующими характеристиками выходного напряжения и отвечающих требованиям по безопасности информации.

³⁾ Используется совместно с блоками электропитания и управления «Соната-ИП4.х».

Устройство и работа

Размыкатель (основной блок Изделия) выполняет размыкание защищаемой проводной ЛС и обеспечивает нормированное затухание электрических сигналов в каждом проводнике.

В замкнутом состоянии Изделие обеспечивает гальваническое соединение согласованными по волновому сопротивлению отрезками соответствующих витых пар присоединительных кабелей Изделия (для подключения к ЛС). В итоге влияние Изделия на передачу сигнала со входа на выход эквивалентно влиянию отрезка присоединительного кабеля суммарной длинны (5 м + 0,425 м + 5 м) с ослаблением сигнала, нормированным производителем кабеля (см. ослабление прохождения сигнала ( «Замкнуто») в таблице 1).

Изделие может применяться для защиты проводных ЛС следующих ВТСС:

— средств и систем охранной и пожарной сигнализации;

— средств и систем оповещения и сигнализации;

— средств аналоговой и цифровой телефонии;

— систем радио и телевещания;

— систем электрочасофикации.

Изделие совместимо с интерфейсами передачи данных: RS-485, Ethernet10/100 MB.

Изделие размещается внутри контролируемой зоны (далее КЗ). Подключение к проводникам ЛС, выходящим за пределы КЗ, должно осуществляться в пределах КЗ (см. рисунок 1)

Назначение выводов присоединительных кабелей:

— экран – заземление;

— витые пары белый-синий и белый-коричневый – линии для передачи сигналов.

Характеристики витых пар позволяет использовать Изделие для размыкания ЛС с интерфейсами передачи данных RS-485, Ethernet10/100 MB.

Кабели для подключения защищаемой ЛС и пульта-ДУ имеют двойное электрическое экранирование и монтируются на заводе-изготовителе.

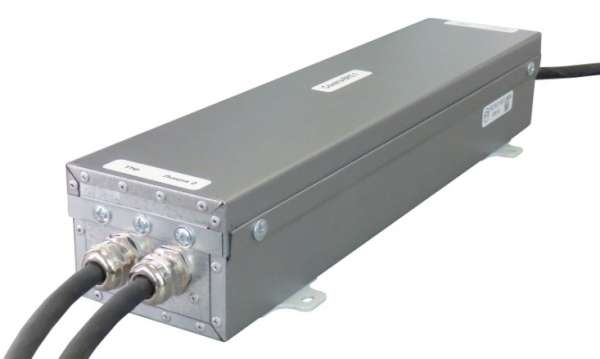

 Корпус размыкателя металлический, имеет клемму для заземления. Проушины на корпусе позволяют закреплять его в горизонтальном и вертикальном положениях.

Электропитание Изделия осуществляется от внешнего блока питания (в комплект поставки не входит). В качестве блока питания рекомендуется использовать «Соната-ИП4.х» либо другой блок питания с соответствующими параметрам электропитания Изделия и отвечающих требованиям по безопасности информации.

«Пульт-ДУ5.1» предназначен для «ручного» управления состоянием Изделия, индикации его нормальной работы/отказа и сопряжения Изделия с линией удаленного управления. С помощью кнопок «ВКЛ» и «ВЫКЛ» (см. рисунок 3) осуществляется размыкание и замыкание проводников защищаемой ЛС, соответственно. Постоянное свечение зеленым цветом светодиода «РЕЖИМ» свидетельствует о разомкнутом состоянии ЛС, а вспышки – о замкнутом. Красные вспышки светодиода «РЕЖИМ» свидетельствует об отказе Изделия.
